Kirjeldus
Tehnilised parameetrid
Toote tutvustus
|
Üksus |

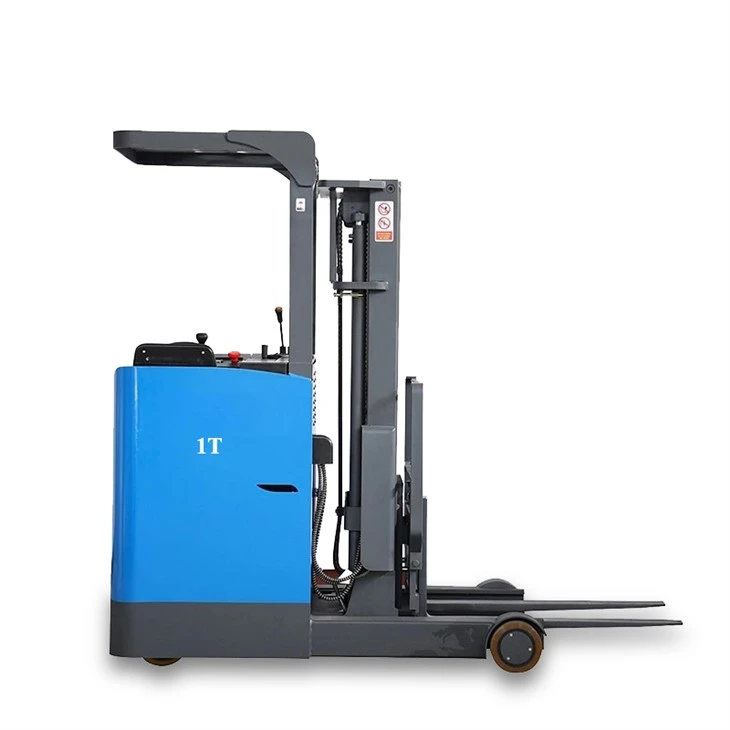

Vastukaalu virnastaja |
|
Laadimiskeskus |
500 mm |
|
Maksimaalne tõstekõrgus |
1600 mm |
|
Saavuta pikkus |
570 mm |
Põhifunktsioonid

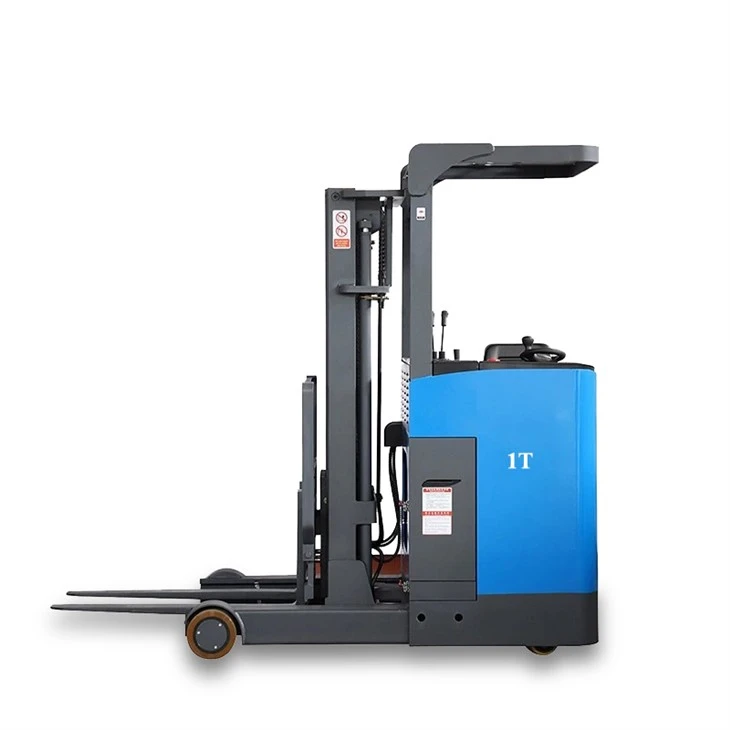

- Vastukaalu aluste virnastaja Kahvlita jala vastukaalu tüüp, sobib ühe- või kahepoolsete kaubaaluste veoste jaoks.
Kandevõime
- Vastukaaluga kahveltõstukite kandevõime on tavaliselt 1 tonn (2,000 kg) kuni 5 tonni (10,000 kg), kusjuures mõned raskeveokite tõstukid on võimelised kandma veelgi suuremat raskust.
- Kandevõime varieerub sõltuvalt tõstuki suurusest, võimsusest ja tõstekõrgusest.
Tõstekõrgus
- 2-tonnise vastukaaluga kahveltõstuki tõstekõrgus on tavaliselt 3 meetrit (10 jalga) kuni 6 meetrini (20 jalga), kusjuures mõned kõrge lahtriga kahveltõstukid on võimelised saavutama veelgi kõrgemat tõstekõrgust.
- Vastavalt nõuetele saab valida erinevat tüüpi tõstukeid ja hüdrosüsteeme, mis vastavad erinevate kõrguste vajadustele.
Tehnilised andmed
| Masti tüüp | Max kahvli kõrgus | Mast langetatud | Mast pikendatud | ||
| Simplex või Duplex mast (2 etapp) |
2000 | 1485 | 2766 | ||
| 2500 | 1735 | 3266 | |||
| 3000 | 1985 | 3766 | |||
| 3500 | 2235 | 4266 | |||
| 4000 | 2485 | 4766 | |||
| Mudel | NX-1035 | NX-1535 | NX-2035 | |||
| Esitus | Maksimaalne kandevõime | kg | 1000 | 1500 | 2000 | |
| koormuskeskus | Q | mm | 500 | 500 | 500 | |
| Maksimaalne tõstekõrgus | H3 | mm | 1600 | 1600 | 1600 | |
| Saavuta pikkus | E | mm | 570 | 570 | 570 | |
| Kaldenurk (üles/alla) | deg | . | 3/5 | 3/5 | 3/5 | |
| Sõidukiirus (ilma koormuseta) | km/h | 5.2 | 5.2 | 5.2 | ||
| Sõidukiirus (koormaga) | km/h | 5.2 | 5.2 | 5.2 | ||
| Tõstekiirus (ilma koormuseta) | mm/s | 115 | 115 | 115 | ||
| Tõstekiirus (koos koormaga) | mm/s | 92 | 92 | 92 | ||
| Langetamiskiirus (ilma koormuseta) | mm/s | 173 | 173 | 173 | ||
| Langetamiskiirus (koos koormaga) | mm/s | 530 | 530 | 530 | ||
| Kallatavus (ilma koormuseta) | % | 8 | 8 | 8 | ||
| Kallatavus (koos koormusega) | % | 5 | 5 | 5 | ||
| Hoolduskaal (koos akuga) | kg | 2135 | 2385 | 2385 | ||
| Mõõtmed | Raami kogupikkus, välja arvatud kahvli pikkus ja masti ulatuse pikkus | L | mm | 1880 | 1880 | 1880 |
| Üldpikkus koos kahvli pikkusega, välja arvatud masti ulatuse pikkus | G | mm | 2427 | 2427 | 2427 | |
| Üldpikkus, sealhulgas masti ulatuse pikkus | G1 | mm | 2997 | 2997 | 2997 | |
| Raami kogulaius | B | mm | 1034 | 1034 | 1034 | |
| Üldkõrgus masti madalaimale langetamisel | H1 | mm | 2200 | 2200 | 2200 | |
| Üldkõrgus mast kõrgeimale tõstmisel | H4 | mm | 2636 | 2636 | 2636 | |
| Teljevahe | Y | mm | 1551 | 1551 | 1551 | |
| Kahvli suurus | mm | 1070*35*100 | 1070*35*100 | 1070*40*100 | ||
| Reguleeritav kahvli välislaius | R | mm | 210-700 | 210-700 | 210-700 | |
| Kahvli kõrgus, kui kahvel on madalaimale langetatud | S | mm | 60 | 60 | 65 | |
| Minimaalne kliirens | mm | 55 | 55 | 55 | ||
| Minimaalse vahekäigu teoreetiline laius täisnurga virnastamiseks (1200x1000) | Asts | mm | 2564 | 2564 | 2564 | |
| Minimaalne pöörderaadius | Wa | mm | 1903 | 1903 | 1903 | |
| Peakaitse kõrgus | mm | 2185 | 2185 | 2185 | ||
| Rehv | Esiratas | mm | 210*85 | 210*85 | 210*85 | |
| Veoratas | mm | 230*75 | 230*75 | 230*75 | ||
| Ratas ratas | mm | 130*55 | 130*55 | 130*55 | ||
| Ratta materjal | polüuretaan | |||||
| Elektrilised komponendid | Ajami mootori tüüp | AC seeria mootor | ||||
| Nimiväljund | kw | 1.5 | 1.5 | 1.5 | ||
| Tõstuki mootori tüüp | DC seeria mootor | |||||
| Nimiväljund | kw | 3 | 3 | 3 | ||
| Aku | Pinge | V | 24 | |||
| Mahutavus | AH | 270 | 270 | 270 | ||
| Kaal | kg | 245 | 245 | 245 | ||
| ● Tänu tehnoloogilisele uuendusele muutuvad meie toote konfiguratsioonid ja parameetrid jätkuvalt ette teatamata; kahtluse korral on ülimuslik meie rahvusvahelise kaubanduse müügi konkreetne kinnitus; |
||||||
Rakendused
Lennukaupade käitlemine
- Pagasi ja lasti käitlemine: Lennujaama töökeskkondades kasutavad töötajad lennukauba ja pagasi teisaldamiseks vastukaalu tõstukeid. Nad suudavad maapinnal kiiresti teisaldada suuri pagasikärusid, konteinereid ja õhulasti, aidates personalil kiiresti peale ja maha laadida.
- Kaubamaterjalide käitlemine: Kahveltõstukeid kasutatakse ka erinevat tüüpi kaupade teisaldamiseks lennujaama kaubaalal, sealhulgas lennunduse varuosi, seadmeid ja suuri komponente.
Rasketehnika ja suurte masinate käsitsemine
- Seadmete käsitsemine: Raskemasinatööstuses saab vastukaaltõstukeid kasutada suurte seadmete masinate, mootorite, generaatorite ja muude raskete esemete teisaldamiseks. Tõstuki suur kandevõime ja tugev stabiilsus muudavad nende raskete tööülesannete täitmise lihtsaks.
- Tööstuslik ümberpaigutamine: vastukaalu tõstukeid saab kasutada ka tehaste või muude rajatiste ümberpaigutamiseks, mis võib oluliselt parandada suurte seadmete ja seadmeosade käsitsemist.
Põllumajandus ja aiandus
- Põllumajandustoodete käitlemine: Põllumajandustöödel kasutatakse tasakaalustatud raskusjõuga tõstukeid lahtiste põllumajandustoodete, nagu teravilja, köögivilja, puuvilja, väetiste ja pestitsiidide teisaldamiseks.
- Kasvuhoonete käsitlemine: Aianduses ja kasvuhoonete istutamisel saab tõstukeid kasutada ka istutusmulla, istikute, lillede ja muude esemete teisaldamiseks, aidates aednikel oma tööülesandeid tõhusalt täita.
